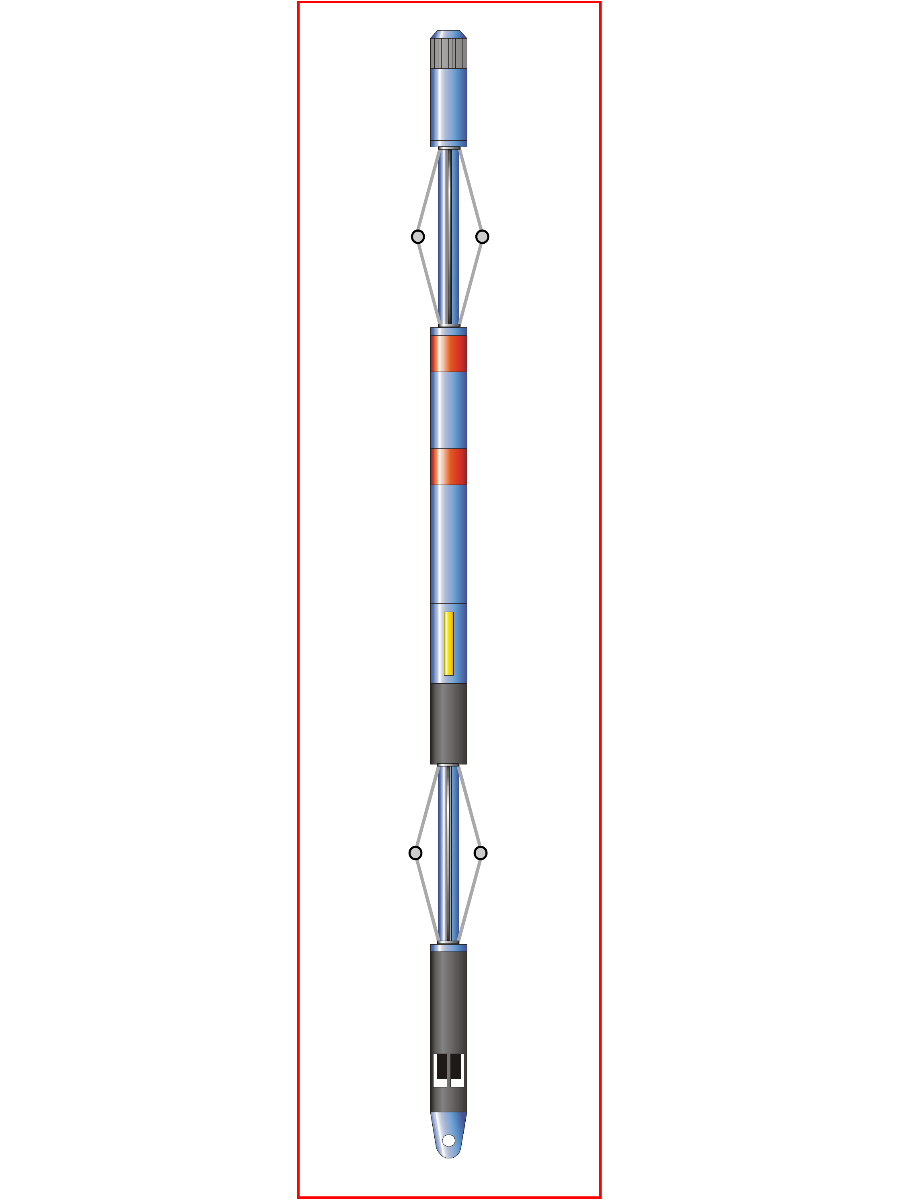

Комплексная термошумоакустическая аппаратура ЗАС-ТШ-42

Аппаратура разработана АО НПП «ВНИИГИС» совместно с ООО НПЦ «Фонд ЭКО-Технология»

ОБЛАСТИ ПРИМЕНЕНИЯ

Предназначена для контроля качества цементирования обсадных колонн, выделения фильтрующих интервалов заколонного сообщения, интервалов негерметичности колонны, оценки воздействия перфорации на цементное кольцо и контроля гидросвабирования.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • аппаратура работает на одножильном кабеле длиной до 6000 м с компьютизированными каротажными лабораториями, снабженными быстродействующими аналого-цифровыми преобразователями, позволяющими регистрировать полную волновую картину;
  • аппаратура допускает возможность доставки прибора в интервал исследования через колонну НКТ диаметром 63,5 мм (2,5 дюйма);
  • аппаратура позволяет измерять динамические и кинематические параметры упругих волн, период акустических шумов и температуру.

Технические характеристики

Формула зондаИ20,25И11,5П
Центраторырычажного типа
Излучателимагнитострикционные,
радиальные
Приемникпъезокерамический
Диапазон измерений:
- интервального времени, мкс/м
- коэффициента затухания, дБ/м
- периода шумов, мкс
- температуры, °C

120–160
не менее 36
300–3000
0–120(150)
Диапазон диаметров скважин/колонн60-168 мм / 2,5’’-7’’
Максимальное гидростатическое давление, МПа80
Максимальная рабочая температура, 0С
исполнение 1:
исполнение 2:

120
150
Габаритные размеры скважинного прибора, мм
- диаметр (без центраторов)
- длина

42
2450
Количество используемых жил, шт1
Масса скважинного прибора, кгне более 12
